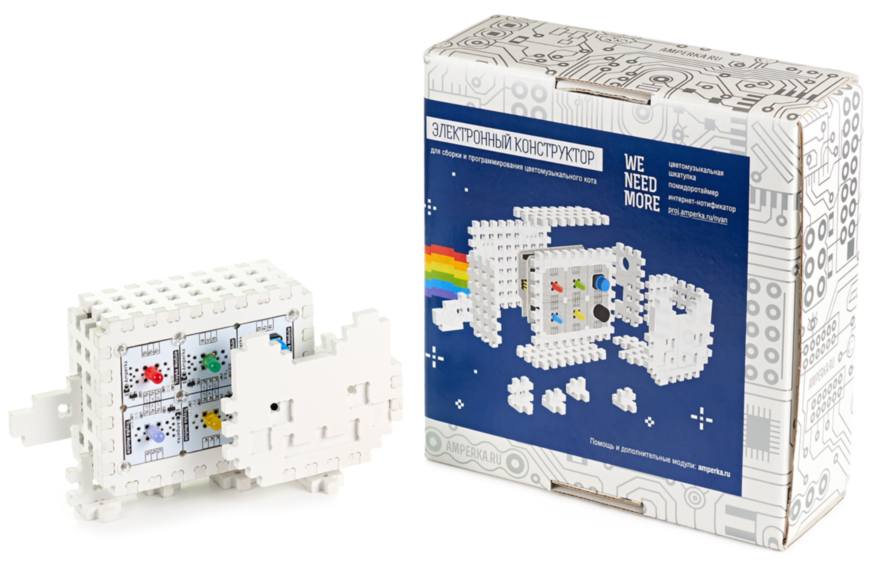

Инструкция для сборки набора NYAN!

Что нужно для сборки?

  • Iskra Neo
  • Troyka Slot Shield
  • Светодиоды 5 мм (Troyka-модуль) красный, жёлтый, зелёный и синий
  • Кабель USB (A — Micro USB)
  • 12× Винт М3
  • Набор деталей Slot Box (#Структор)
Все эти детали есть в наборе.

Видео:

Как собрать

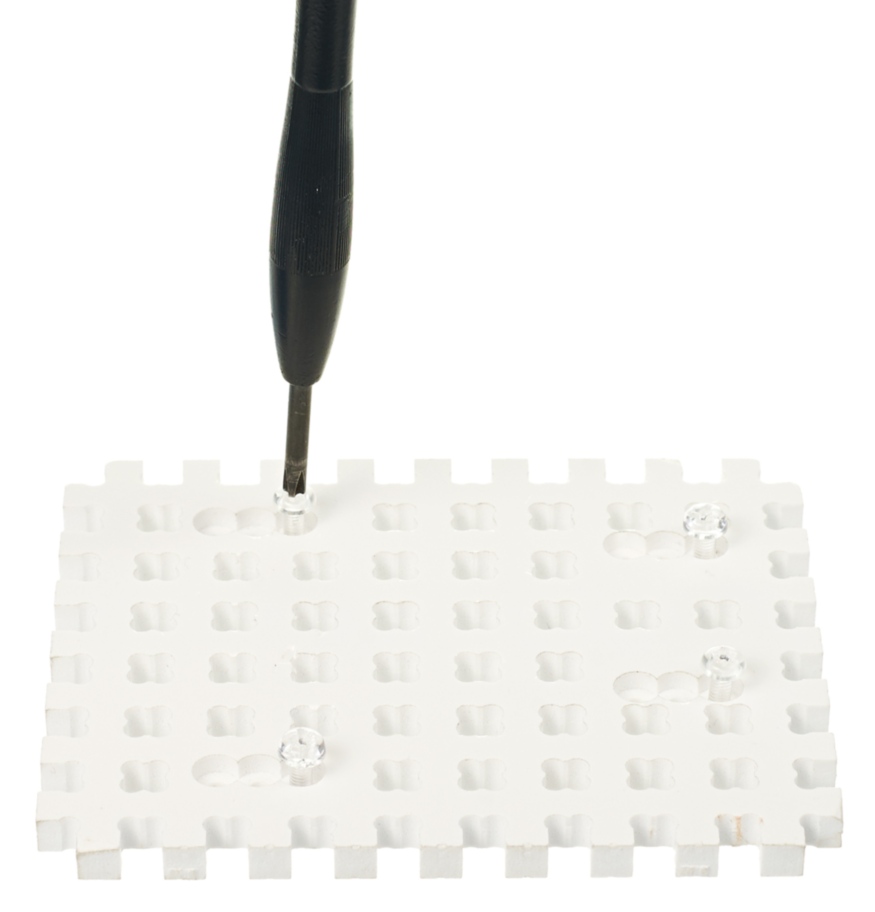

1) Закрепите микроконтроллер на плашке #структора. Прикрутите винты М3, как на рисунке ниже.

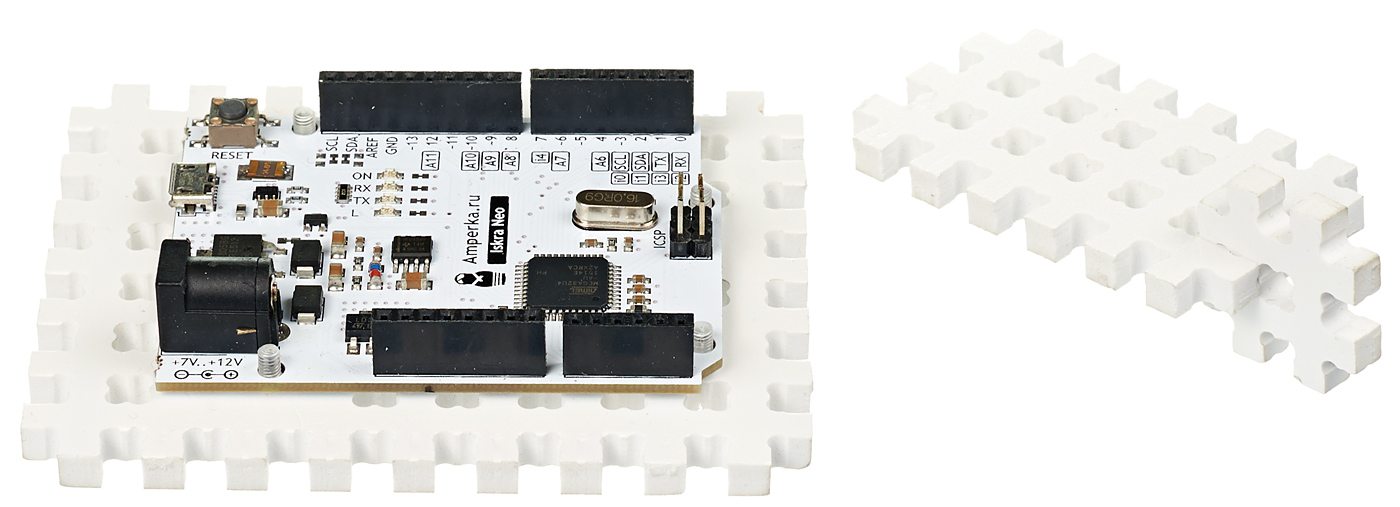

2) Переверните плашку и закрепите микроконтроллер.

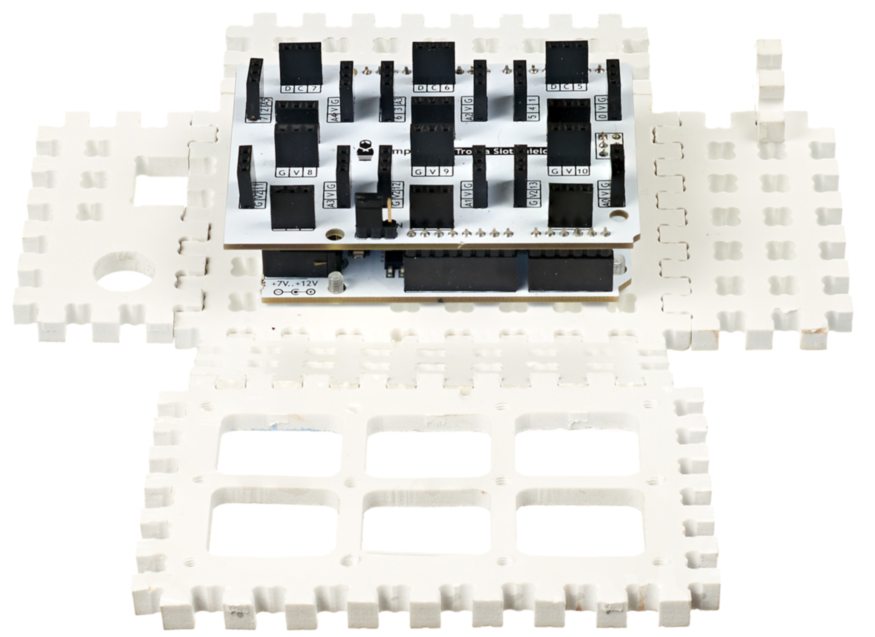

3) Прикрепите боковые стенки корпуса, а после этого закрепите верхнюю панель.

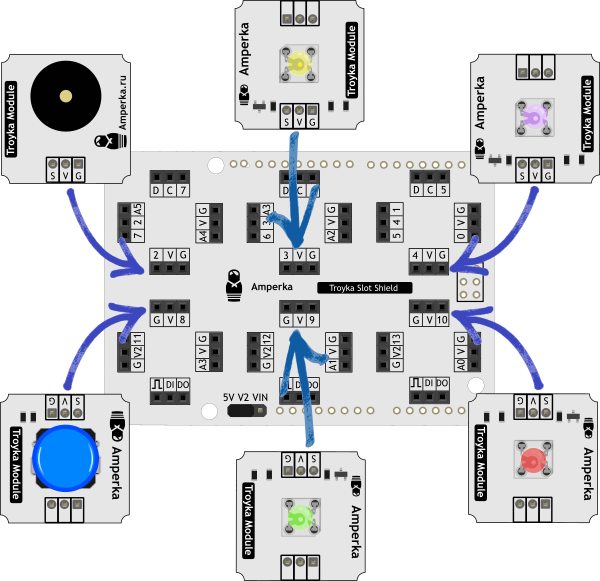

4) Вставьте светодиоды, баззер и кнопку. Порядок установки изобржаен на рисунке.

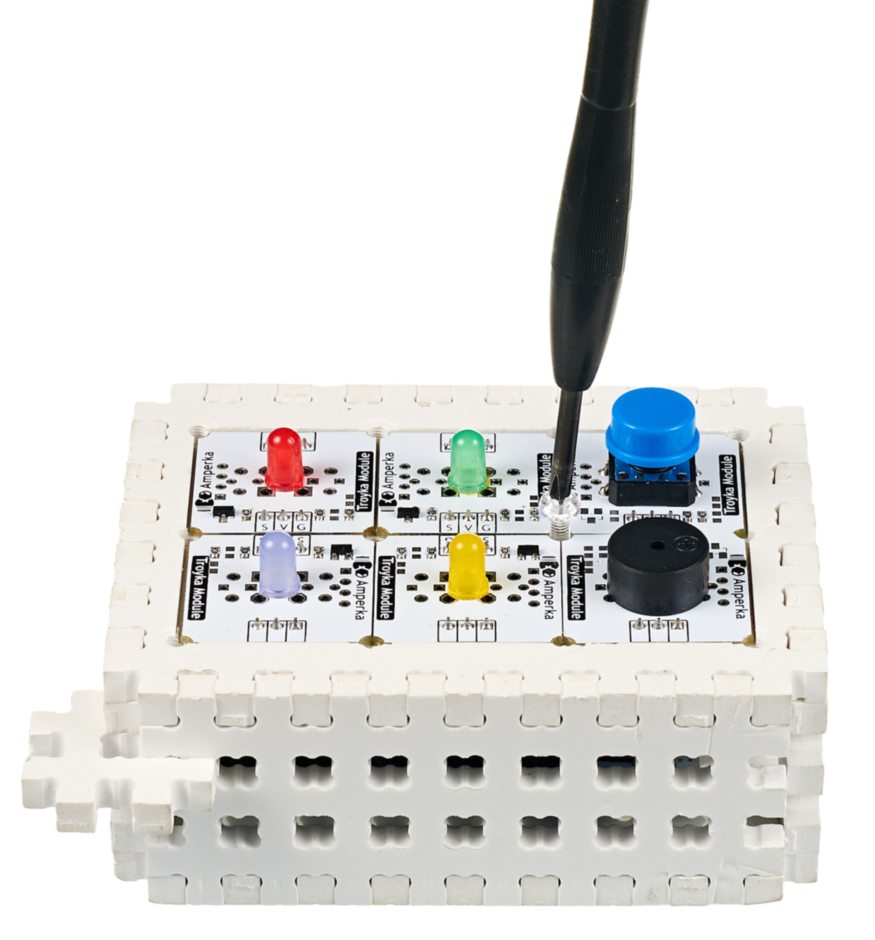

5) Закрепите модули винтами М3.

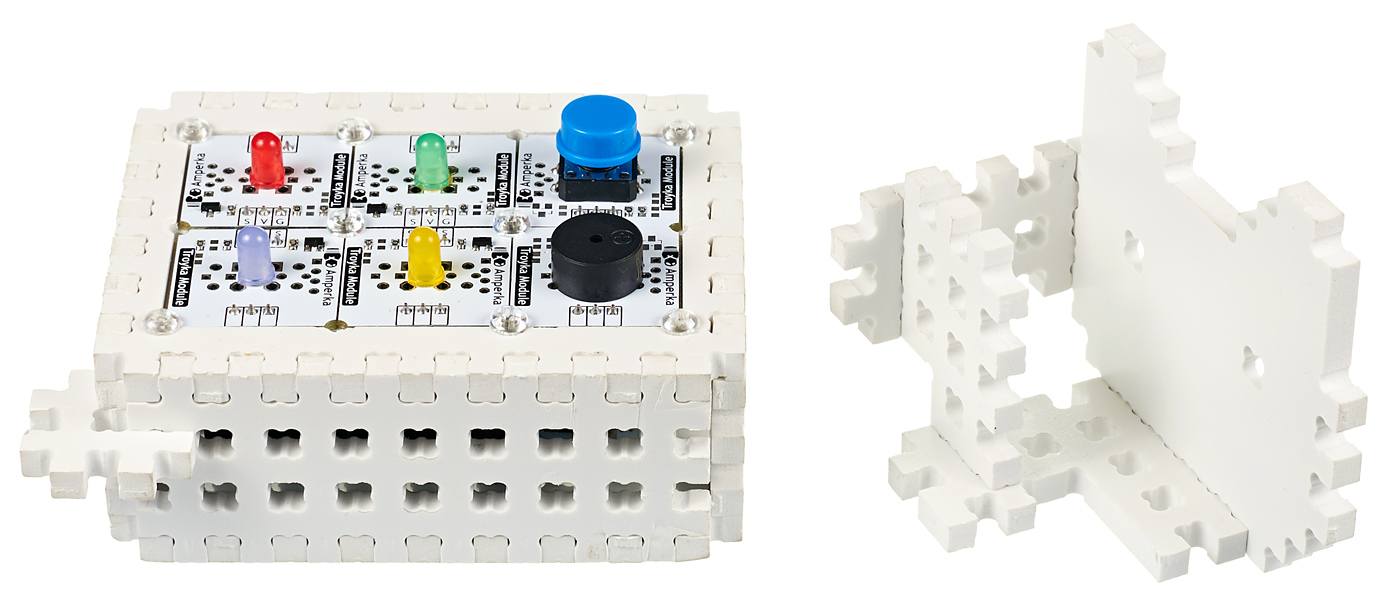

6) Соберите голову котика и закрепите на корпусе.

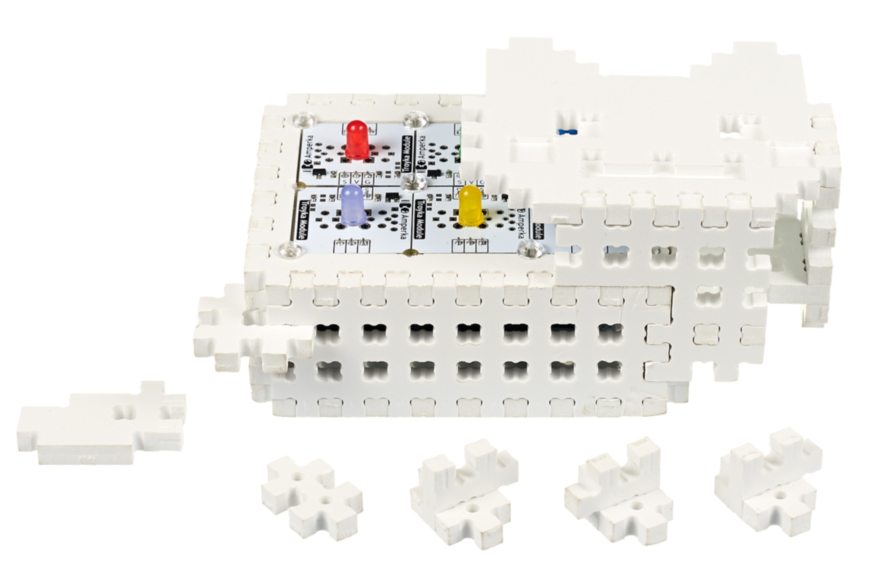

7) Добавьте лапы.

Ваш котик готов.


  1. Скачайте и установите Arduino IDE;

  2. Подключите кота к компьютеру через кабель micro-USB. В системе появится новый COM-порт;

  3. Настройте Arduino IDE, выбрав в меню Инструменты -> Плата -> Arduino Leonardo ;

  4. Укажите нужный COM-порт в меню Инструменты -> Порт -> COMXX ;

  5. Откройте в ранее скаченной программе Arduino IDE файл NyanCat.ino (скачать можно ТУТ )

  6. Нажмите на кнопку Скеч -> Загрузка Ctrl+U

  7. Ня!
